消防火灾报警主机系统说明书

2018-09-04 09:50

        消防火灾报警主机系统说明:

一、电气火灾监控系统概述

     电气火灾监控系统是用于接收剩余电流式电气火灾探测器等现场设备信号,以实现对被保护电气线路的报警、监控、控制、管理的运算于计算机的硬件或软件系统。

二、电气火灾监控系统功能

1、实时监测显示各节点的工作状态,故障(离线)、报警、实时测量值、通讯状态、电源工作状态等。
2、主机收到温度/漏电探测器报警后,警铃不会自动停止,必去人为消除。
3、主机自带2路总线防区,每路总线可以接99个总线制地址模块。
4、主机兼容普通报警主机功能,4个有线防区和16无线防区。

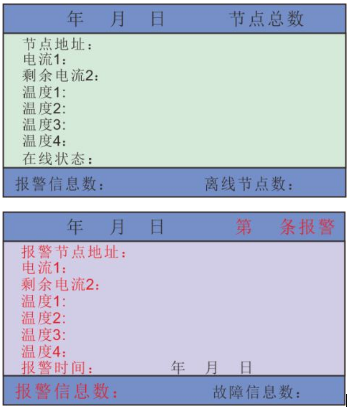

消防火灾报警主机显示屏显示报警信息

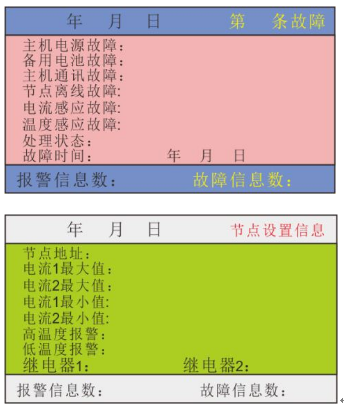

消防火灾报警主机故障显示图

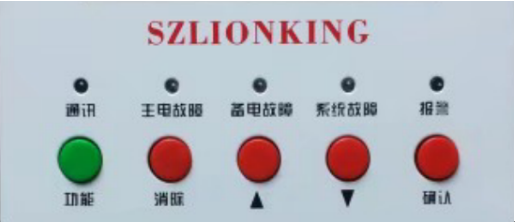

三、LED指示灯、按键

1、指示灯说明
通讯指示:指示和中心联网的GPRS的状态;
主电故障:主机的220V电源没有接好,改灯闪烁;
备电故障:备用电池没有接好或者电池电压低,改灯亮;
系统故障:和主机连接的温度/漏电监测模块故障,该灯亮;警笛短断续鸣叫,直到按下消除键消除
报警:温度/漏电监测模块报警,该灯亮;连续警笛鸣叫
2、按键说明:
 功能键:液晶屏菜单显示功能切换,每按一次主屏会在四个功能切换,“节点信息”“报警信息”“故障信息”“设置信息”
消除键:报警或者故障信息清楚,同时关闭警铃声音;
上翻键:显示翻页
下翻键:显示翻页
确认键:屏幕返回主屏“节点信息”页面

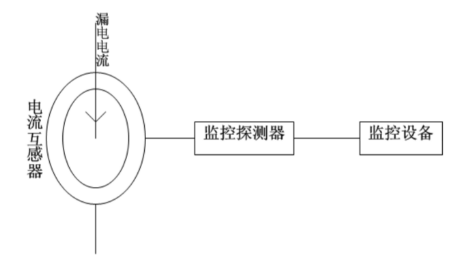

四、电气火灾监控系统示意图
图1、
报警主机工作拓扑图

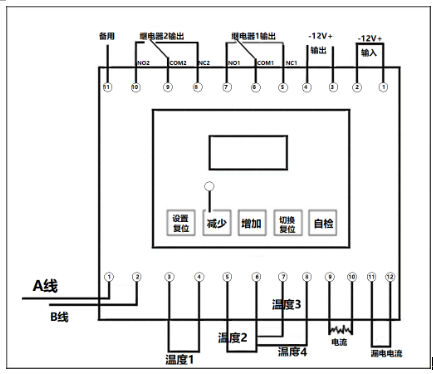

报警主机接线图

图2、

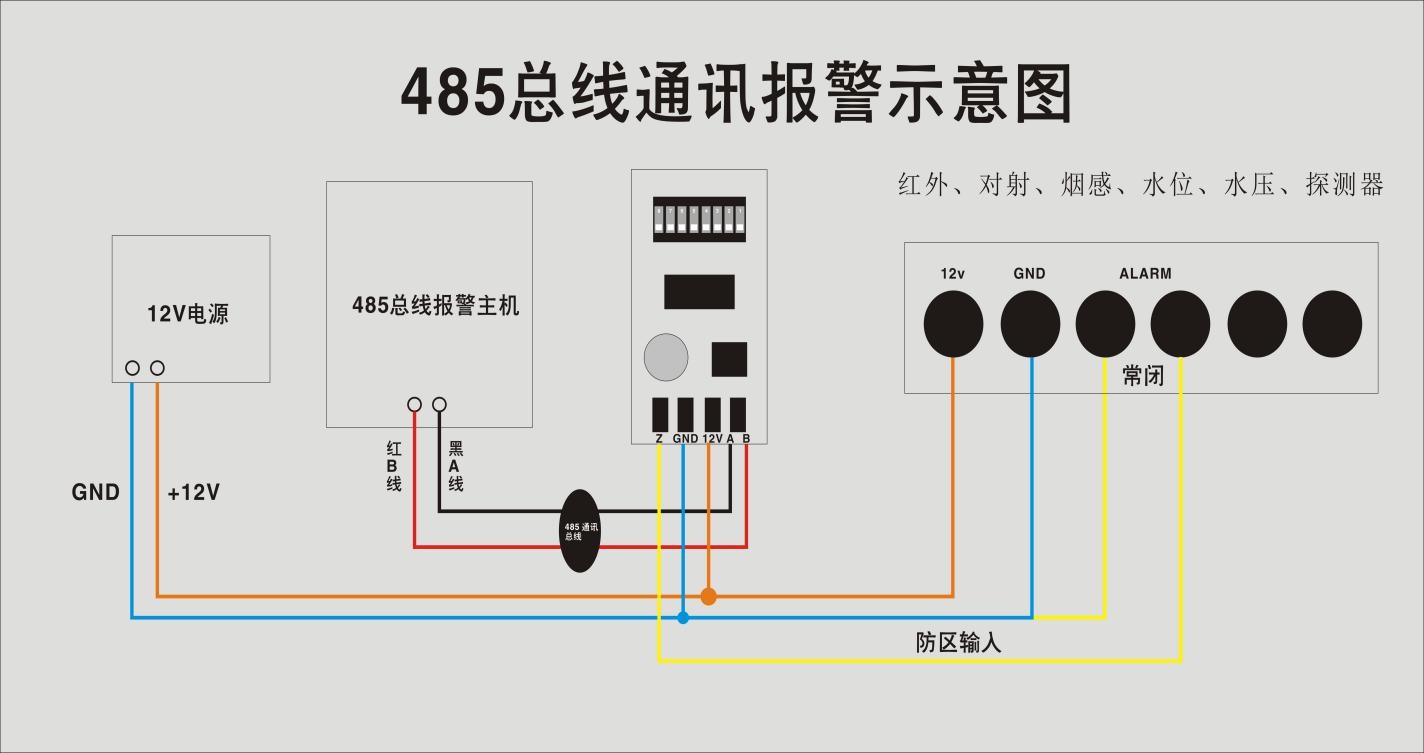

485总线通讯报警示意图

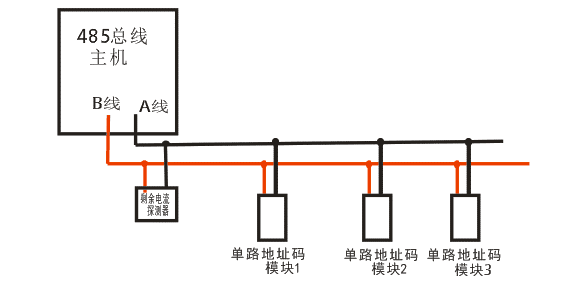

3、主机输出2路总线防区
主机输出2路总线防区
