新疆一键报警终端技术规格书

2017-11-09 15:19

一、外观图
二、功能说明
三、硬件说明
四、无线RF技术规格
五、EMC要求;
六、环境试验要求

emc外观图

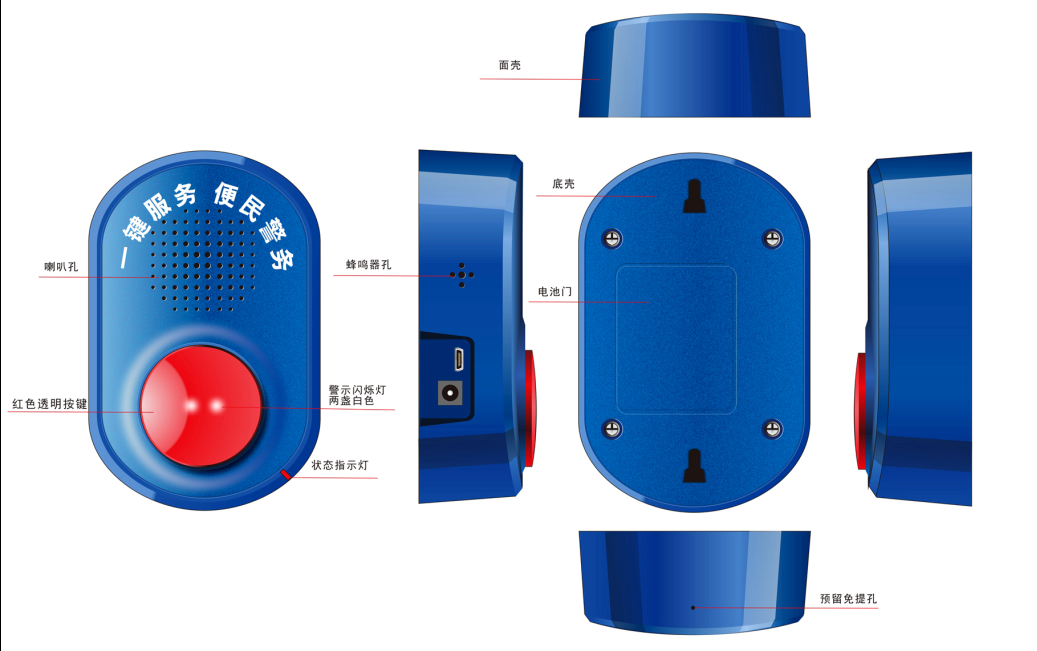

一、产品外观图


二、产品功能说明

1、该终端通过一键报警触发可以拨打平台号码(终端警报声音要响起),平台进行识别后做后续的部署报警处理
2、一按报警装置的时候就开始响报警音,同时启动报警灯光,接着拨打平台号码,如果没有按报警键,就一直响报警音,按报警键停止报警并挂断电话(具体见以下流程)

报警装置报警流程图


3、为了响应十户联防功能,就是一户出现问题,该组的10户都要响铃,终端要配合平台完成相应操作
4、终端接到十户联防的任意号码,马上启动声光报警器,发出警报音,同时灯光闪烁。此时按报警键接听,接听后打开音频通道,播放平台传过来的语音,再次按报警键挂机(具体见以下流程图)

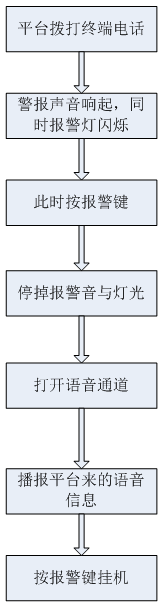

终端报警流程

5、终端具备工作状态指示功能;
灯常亮:代表电源正常,信号正常,
灯慢闪;闪1S;停1S,代表电源正常,信号差一点
灯快闪:闪0.3S;停0.3S;代表电源正常,信号比较差
灯灭:代表没有信号,或者电源没有
6、终端内置平台号码为16886119
7、平台号码可以通过串口进行更改,也可以发短信进行更改,短信修改格式为:
格式:PTHM9876*16886119   16886119为要设置的平台号码
发送短信到盒子上的号码,修改成功会提示:修改平台号码成功!失败不返回信息。

8、终端具有美观、大方、醒目,人一看到就知道是一个报警装置
9、具有威慑性、防水(室外机再处理)、防尘、坚固耐用
10、室外版本还要考虑太阳能供电问题

三、硬件说明
1、DC接口;该DC口主要是给终端供电,给电池充电;
2、充电器:输入220V 60HZ交流,输出5V直流
3、USB口;采用标准MIC-USB,升级模块程序,配置平台号码
4、蜂鸣器口:用于发报警声音,声音达到100分贝以上
5、喇叭:用于语音通话,声音达到75分贝以上
6、报警按钮:大按键,带阻尼,阻尼力度高,用于触发报警
7、SIM卡接口:采用标准SIM卡座,用于安装SIM卡
8、挂墙孔:用于挂墙
四、无线RF技术规格
1、频段范围:接收869——894MHz   发送824——849MHz
2、发射功率:最大23——30dBm  最小小于-50dBm
3、接收灵敏度:-108 dBm
五、EMC要求

终端承受ESD,空气放电+/-8KV,接触放电+/-4KV连续骚扰10次不能出现死机,不能工作等情况;

六、环境可靠性要求

低温
终端应能够在环境温度-10oC的低温条件下正常工作。

高温
终端应能够在环境温度50oC的高温条件下正常工作。

恒定湿热
终端应能够在环境温度40oC/湿度90-95%的条件下正常工作。

电压
终端能承受电压范围4.5——5.5V

振动
终端应能够在以下频率/幅度的振动环境条件下正常工作。

跌落
终端在6个面每个面跌落2次,每个顶点跌落2次,高度为1.0m处跌落在平滑、坚硬的刚性表面后正常工作,终端不应有损坏,外观损坏除外!

温度冲击
终端应能够在30℃/-25℃的温度冲击后正常工作。

盐雾
终端应能够在温度为35 2℃,浓度为5%的氯化钠溶液盐雾中放置24小时后工作正常。

拔插寿命要求
终端DC\USB口拔插3000次不能出现DC\USB接口接触不良现象。
